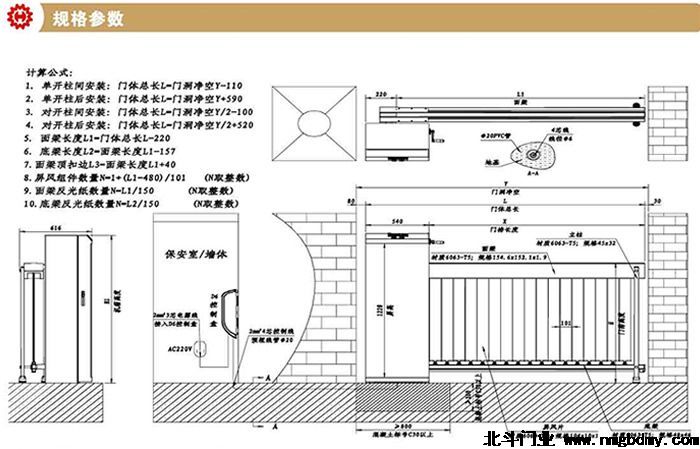

一、預埋板安裝

1、按圖挖四個或三個800×800×800MM的坑，懸浮門預埋鉤需向下，M16不銹鋼螺絲向上。

用角鐵或鋼筋搭架將預埋板端同一水平，拉四塊或三塊預埋板中心一線，預埋板兩條中心線垂直。

2、以機箱預埋板為準，板邊離墻50MM左右。

3、焊接預埋板與固定架固定。

4、坑內填水泥石漿，水泥勿高出板面。

5、在前門柱預埋板與機箱門柱預埋板靠墻側各出一組220V電源（火、零、地），留線1米或離地500MM接防水三芯插座。

二、門柱安裝

1、將機箱門柱、前門柱固定到對應的預埋板上。

2、將前、后傳動機構固定。

3、將后托架固定（門洞7米內無）。

4、將前機構前撐力彈簧螺桿順時針收起。

5、電機線接好，機箱門柱、前門柱電源接通，檢查電機運轉情況。正常后斷電繼續安裝。

6、用專用離合扳手打開離合。

三、門排安裝

1、接地梁，裝柱料固定座。

2、底梁貫入前、后傳動系統，將底梁托平稍向上彎曲。注意電機線避開。

3、接頂梁，裝柱料固定座。

4、裝80×80柱料，裝頂梁。M6×16外六角螺絲先不擰緊。

5、裝尾拉桿。

6、裝40×40豎料。

7、檢查懸浮門的門框有90度后，擰緊柱料固定座M6×16外六角螺絲。

8、裝交叉桿。中交叉桿為正牙，端交叉桿為反牙。端交叉桿與柱料固定座之間墊φ28×6專用墊片。

9、收緊交叉桿，調整門排平面平直。

10、收尾拉桿與調節后機構支撐螺桿，調整門排水平。

11、后機構支撐螺桿鎖緊螺母鎖緊。

12、裝門排前氣囊下的壓力波。裝前托輪。

13、裝底梁前、后堵頭。

四、調試

1、用專用離合扳手合上離合。

2、安裝四個限位磁鐵。用M6×6螺絲，注意螺絲不要過長，碰到底梁內傳動系統。

3、將前機構前撐力彈簧螺桿逆時針放下，調整到門體運行在各位置不打滑后，再松一圈。

4、檢測各項性能。
